راهنمای نصب ردیاب برند آساردیاب
محتویات جعبه
- دستگاه ردیاب
- میکروفون شنود
- کاکتور
- رله قطع کن
- رله خودرویی
اتصالات و سیم بندی

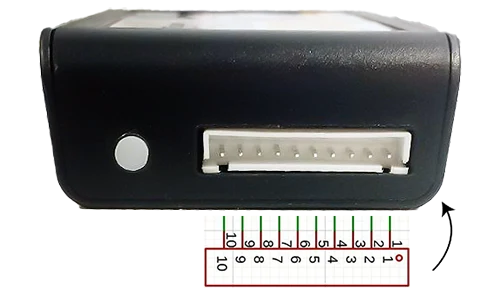

در این نسخه از سخت افزار AX60 از یک عدد کانکتور XH مادگی رایت رو بردی 10 پایه استفاده شده است. بنابر این در هنگام نصب نیازمند یک عدد کانکتور XH نری با سیم های رنگی هستیم که در جعبه دستگاه موجود است.
نکته مهم: در هنگام نصب رعایت ترتیب پایه ها از رنگ بندی سیم ها مهم تر است. ممکن است در سری های تولید مختلف رنگ بندی تغییر کرده باشد یا رنگ بندی اشتباه باشد. بنابر این توصیه میشود همواره ترتیب پایه ها ملاک نصب قرار گیرد.
راهنمای نصب
توضیح کامل پایهها
فرمان رله برعکسه و خروجی دستگاه + است
1. پین ۱ – V+ (سیم قرمز )
تغذیه مثبت دائم دستگاه. مستقیم به قطب مثبت باتری خودرو یا نقطهای که همیشه برق ۱۲/۲۴ ولت دارد متصل شود.
2. پین ۲ – V- (سیم مشکی)
تغذیه منفی دستگاه. به بدنه فلزی تمیز خودرو یا قطب منفی باتری متصل شود.
3. پین ۳ – ACC (سیم سفید)
سیم تشخیص سوئیچ. با مولتیمتر سیم ACC خودرو را پیدا کنید (سیمى که فقط هنگام روشن بودن سوییچ برق مثبت میدهد). این سیم را به پین ۳ (سفید) دستگاه متصل نمایید. این ورودی وضعیت روشن/خاموش بودن خودرو را به دستگاه اطلاع میدهد.
4. پین ۴ – SOS (اختیاری)
ورودی کلید اضطراری. در صورت تمایل، یک کلید موقتاً بسته (Normally Open) بین این پین و مثبت یا منفی نصب کنید. با فشردن کلید توسط راننده، سیگنال به حالت ۱ تغییر کرده و پیام خطر فوراً به شمارههای تلفن ۲، ۳ و ۴ (تنظیمشده در دستگاه) ارسال میگردد.
5. پین ۵ – DOOR+
ورودی تشخیص باز شدن درب (نوع مثبت). اگر سنسور درب خودرو هنگام باز شدن درب برق مثبت (+۱۲V) میدهد، این سیم را به همان نقطه متصل کنید. دستگاه با دریافت مثبت، باز شدن درب را گزارش میکند.
6. پین ۶ – DOOR-
ورودی تشخیص باز شدن درب (نوع منفی). اگر سنسور درب خودرو هنگام باز شدن درب به بدنه (منفی) متصل میشود)، این سیم را به همان نقطه متصل کنید. دستگاه با دریافت منفی، باز شدن درب را گزارش میکند.
توجه: فقط یکی از پینهای ۵ یا ۶ را بسته به نوع سیگنال درب خودرو استفاده کنید.
7. پین ۷ – ALARM
ورودی هشدار دزدگیر. این پین را به خروجی هشدار سیستم دزدگیر خودرو متصل کنید. وقتی خروجی دزدگیر فعال شده و سیگنال به حالت ۱ تغییر کند، دستگاه بلافاصله هشدار سرقت را ارسال مینماید.
8. پین ۸ – RELAY (سیم زرد – خروجی مثبت فرمان رله)
خروجی مثبت ۱۲/۲۴ ولت برای کنترل رله قطعکننده (حداکثر ۲۰۰–۳۰۰ میلی آمپر).
روش اتصال استاندارد:
- سیم زرد (پین ۸) – پایه تحریک مثبت رله
- پایه منفی تحریک رلخ مستقیم متصل شود.
- پایه ۳۰ رله – مثبت دائم یا سیم ACC
- پایه ۸۷a (Normally Closed) – به سمت استارت یا پمپ بنزین
هنگام صدور فرمان قطع از مرکز، خروجی پین ۸ مثبت میشود، رله عمل کرده و مدار استارت یا پمپ بنزین قطع میگردد.
9. پین ۹ – CAN-H
خط CAN High شبکه خودرو. برای اتصال به باس CAN خودرو یا دستگاههای جانبی که از پروتکل CAN پشتیبانی میکنند.
10. پین ۱۰ – CAN-L
خط CAN Low شبکه خودرو. مکمل پین ۹ بوده و برای ارتباط کامل دوطرفه در شبکه CAN ضروری است.
راهنمای چراغ نمایشگر LED
در اولین مرحله پس از سیم بندی و نصب در محل و جهت صحیح دستگاه به بدنه ماشین، نیاز هست که چراغ های نشانگر وضعیت دستگاه، بررسی شود.
چراغ اول به رنگ زرد نشانگر اتصال صحیح برق ورودی به دستگاه است و در صورت سالم بودن برق خودرو، همواره باید روشن باشد.
چراغ دوم به رنگ قرمز نشانگر وضعیت اتصال دستگاه به اینترنت است و از جدول زیر پیروی میکند:
| وضعیت | پیام |
|---|---|
| خاموش | مشکل در قسمت مخابراتی دستگاه |
| 64 میلی ثانیه روشن و 800 میلی ثانیه خاموش | مشکل در شناسایی شبکه مخابراتی |
| 64 میلی ثانیه روشن و 2000 میلی ثانیه خاموش | شبکه مخابراتی شناسایی شده ولی اینترنت متصل نیست |
| 64 میلی ثانیه روشن و 600 میلی ثانیه خاموش | اینترنت دستگاه متصل است ) وضعیت مورد انتظار |
چراغ سوم به رنگ سبز نیز وضعیت عملکردی دستگاه را نشان میدهد. در صورتی که این چراغ به حالت چشمک زن باشد عملکرد کنترلی دستگاه کاملا صحیح است. نکته مهم این است که قبل از ثبت در سامانه وضعیت چراغ سوم خاموش است ولی در صورت ثبت صحیح دستگاه در سامانه و شناسایی دستگاه در سامانه این چراغ شروع به چشمک زدن مینماید.
ثبت دستگاه در سامانه
فرآیند ثبت دستگاه در سامانه توسط تیم پشتیبان آساردیاب صورت میپذیرد. بنابر این ابتدا توصیه میشود در صورتی که در شهر محل نصب نمایندگی مجاز نصب دستگاه وجود دارد، با مراجعه به آدرس نمایندگی، با اطمینان خاطر بیشتر اقدام به نصب دستگاه نمایید. در صورتی که نمایندگی مجاز نصب در شهر محل نصب موجود نبود، میتوانید با مراجعه به یک نصاب حرفه ای و مورد اعتماد خود اقدام به نصب نمایید.
همچنین در حین نصب با این روش با شماره گیری تلفن پشتیبانی شرکت مشاوره نصب و ثبت در سامانه را دریافت نمایید. اطلاعات شرکت و شماره تماس های ضروری بر روی بدنه دستگاه، جعبه و کارت گارانتی داخل جعبه موجود است.
حال نوبت به ثبت دستگاه در سامانه رسیده است. برای این کار نیاز به شناسه 15رقمی دستگاه داریم. این شناسه برای هر دستگاه منحصر به فرد است و باید در حفظ و نگهداری آن دقت شود تا در مشکلات بعدی بتوانیم از مشاوره تیم پشتیبانی به صورت حضوری یا تلفنی بهره بگیریم و مشکل را برطرف نماییم.
همچنین این شناسه جهت استفاده از اپلیکیشن هوشمند آساردیاب مهم است. این شناسه هم بر روی کارت گارانتی محصول و هم بر روی بدنه دستگاه درج شده است. پس از یافتن این کد با شماره پشتیبانی تماس بگیرید و درخواست ثبت در سامانه برای بار اول یا به اصطلاح ریجستر شدن دستگاه را نمایید. پس از ریجستر شدن دستگاه و ثبت اطلاعات شما به عنوان مالک در سامانه، میتوانید با نصب اپلیکیشن هوشمند آسا ردیاب و تعریف شناسه دستگاه در اپلیکیشن اقدام به مشاهده آنلاین و گزارش گیری اتفاقات روزهای گذشته نمایید و از امکانات فوق العاده دستگاه Ax60 بهره مند شوید.
نکته مهم: در صورتی که پس از ریجستر شدن در سامانه برای دستگاه مشکلی پیش آمد و نیازمند مرجوعی به کارخانه بود، حتما موضوع را به تیم پشتیبانی اطلاع دهید تا دستگاه را از وضعیت ریجستری خارج نمایند. ریجستر ماندن دستگاه به معنی تبادل اطلاعات با سامانه و اعمال هزینه برای مشتری است.
جهت قراردادن و نصب دستگاه
